| Item | VNL160M |
| Capacity | |
| Max cutting dia. | Φ1600mm |
| Max. swing over dia. | Φ1800mm |
| Max workpiece height | 1200mm (Optional: 1600mm) |
| Max workpiece weight | 8000kg |
| Beam positioning step | 6 steps |
| Beam travel | 750mm |
| X travel | -100~950mm |
| Z travel | 900mm |
| X axis rapid traverse rate | 12m/min |
| Z axis rapid traverse rate | 10m/min |
| Cutting feed rate | 1~2,000mm/min |
| X/Z positioning accuracy | 0.025/0.025mm (per meter) |
| X/Z repeatability accuracy | 0.010/0.010mm (per meter) |
| Worktable/chuck | |
| Diameter | Φ1600mm |
| Speed | 1~260r/min |
| Torque | 19000Nm |
| Motor power | 37kW (FANUC) |
| C axis speed | 2r/min |
| Speed range with gear box | 2 ranges |
| Fixture | Manual 4-jaw |
| Milling spindles | |
| Speed | 1~2400r/min |
| Motor power | 7.5kW |
| Milling tool type | BT50 |
| Pull stud type | P50T-I (MAS403) |
| Ram size | 250x250mm |
| Tool magazine | |
| Tool change type | Auto |
| Tool number | 16 |
| Max tool size | 32x32 |
| Max tool weight | 50kg |
| Max tool magazine load capacity | 560kg |
| Tool change time (t-t) | 45 seconds |
| Others | |
| Air source/pressure | 500 L/min, 6~8bar |
| Power required | 85kVA |
| Coolant tank voltage | 600L |
| Machine gross weight | 27000kg |
| Floor space (LxWxH) | 5790x4470x5300mm |
| Item 01 | Descriptions | |
| 01.01 | FANUC 0I TF 3 Plus control with 10.4" display | |
| 01.02 | FANUC α servo motor 37kw & ZF gear box | |
| 01.03 | 1~260r/min, 1600mm manual worktable & manual 4-jaw | |
| 01.04 | C axis indexing 2 r/min | |
| 01.05 | Milling spindle square ram type, BT50, 2400r/min | |
| 01.06 | 16T Auto tool magazine, BT50 | |
| 01.07 | Turning holder, 32x32, 3 sets | |
| 01.08 | Boring holder, 25x25, 1 set | |
| 01.09 | Auto chip conveyor & Chip cart | |
| 01.10 | Heat exchanger of electrical cabinet | |
| 01.11 | Cooling system | |
| 01.12 | Air gun | |
| 01.13 | Chip rushing system | |
| 01.14 | Hydraulic system | |
| 01.15 | Automatic lubricating system | |
| 01.16 | Work light & Tri-color tower signal light | |
| 01.17 | Telescopic covers | |
| 01.18 | Program and data protection key | |
| 01.19 | Lifting eye bolts | |
| 01.20 | Installation parts | |
| 01.21 | Spare parts (fuses & etc.) | |
| 01.22 | Assembly & Operation tools | |
| 01.23 | Instruction manual, parts list, and electrical drawings |
| Item 02 | Descriptions | Note |
| 02.01 | SIEMENS 828D 280 with SIEMENS servo motor 37kw | |
| 02.02 | Shop turn | |
| 02.03 | Manual guide 0I | |
| 02.04 | Manual guide I | for FANUC TF1 |
| 02.05 | DATA SERVE 2GB | for FANUC TF1 |
| 02.06 | Memory of FANUC controller 2MB | |
| 02.07 | M30 auto power off | |
| 02.08 | 2 year FANUC warranty | |
| 02.09 | 2 year SIEMENS warranty | |
| 02.10 | 380V 50HZ/415V 50 HZ /220V 60 HZ | |
| 02.11 | Transformer | |
| 02.12 | Extra OD turning holder | unit price |
| 02.13 | Extra Boring holder | unit price |
| 02.14 | Hard jaw | 1 set |
| 02.15 | Soft jaw | 1 set |
| 02.16 | Milling spindle motor add to 15kw | Milling torque add to 95.5Nm |
| 02.17 | CTS 20 bar | |
| 02.18 | CTS 30 bar | |
| 02.19 | CTS 50 bar | |
| 02.20 | Tool setter RENISHAW | manual plug type |
| 02.21 | Tool setter RENISHAW | auto swing type |
| 02.22 | Workpiece setter RENISHAW | |
| 02.23 | Linear scale X /Z axis | HEIDENHAIN |
| 02.24 | NSK centering bearing for worktable | |
| 02.25 | Buzzer alarm | for tri-color light |
| 02.26 | CNC controller book manuals | |
| 02.27 | Water gun | |
| 02.28 | Electric switch for door | |
| 02.29 | Air conditioner of electrical cabinet | |
| 02.30 | CE standard |

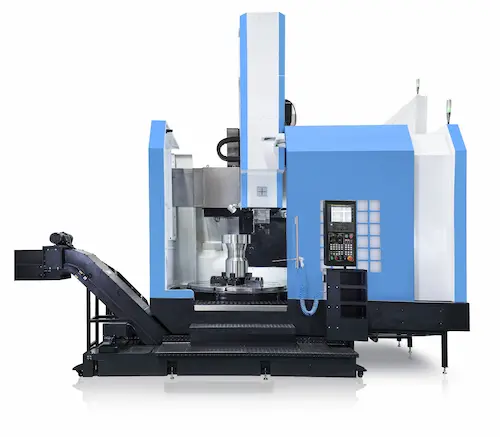

Fortunepacific VNL160M CNC Vertical Turning Center is a powerhouse for precision heavy-duty machining. This robust vertical lathe features a rigid box-in-box structure and precision roller linear guides, ensuring exceptional stability and accuracy during demanding turning, facing, boring, drilling, and threading operations. Engineered for large diameter, short to medium length workpieces like flanges, gears, rings, and discs commonly found in energy (oil & gas valves, wind turbine components), heavy machinery, marine propulsion, and aerospace sectors. Key specs include a 1600mm turning diameter, 630mm max turning height, 40mm through-hole spindle, powerful 30kW spindle motor, and rapid traverse rates of 12m/min (X) and 10m/min (Z). Its Fanuc 0i-TF control guarantees reliable operation and user-friendliness. Advantages include high rigidity for heavy cuts, excellent machining precision (±0.005mm repeatability), efficient chip evacuation, space-saving vertical design, and proven reliability for continuous production. Core components comprise the high-torque spindle unit, durable 10-station turret, rigid bed/base, precision linear guides, powerful Fanuc CNC, and integrated coolant system. This vertical turning center excels in productivity, accuracy, and durability for critical rotating parts.
