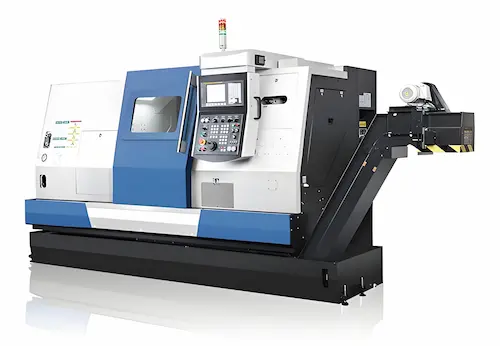

NL504 10" Chuck Horizontal Inclined Bed CNC Lathe

NL504 10 Chuck Horizontal Inclined Bed CNC Lathe is a high-rigidity, cost-effective machine tool, which can widely meet the high-efficiency processing needs of small and medium-sized parts in various industries such as automobile, aerospace, mold, instrumentation, etc.

NL504 10 Chuck Horizontal Inclined Bed CNC Lathe Machine specifications

Item	NL504
Capacity
Swing over bed	Φ660mm
Swing over saddle	Φ480mm
Max. turning diameter	Φ500mm
Max. turning length	1070mm
X travel	280mm
Z travel	1100mm
Spindle
Spindle nose	A2-8
Spindle bore diameter	Φ86mm
Spindle speed	30-3500rpm
Spindle power	22/26kW
Chuck	10” solid hydraulic chuck
Drive and speed
Servo motor X torque	11Nm
Servo motor Z torque	11Nm
Rapid traverse X	16m/min
Rapid traverse Z	20m/min
Feeding speed	1~8000mm/min
Turret
Tool capacity	12 position
Tool indexing time	0.2sec/pos
Turning tool size	25x25mm
Max boring tool diameter	Ф40mm
Tailstock
Tailstock quill taper	MT 5# live center
Tailstock quill diameter	Ф100mm
Tailstock quill travel	100mm
Accuracy
Positioning accuracy X/Z	0.010/0.011mm
Reputability accuracy X/Z	0.005/0.007mm
Others
Power capacity	35kVA
Cutting liquid volume	320L
Machine dimension (LxWxH)	4790x1880x1750mm
Net weight	4500kg

NL504 10 Chuck Horizontal Inclined Bed CNC Lathe Equipments

Item 01	Descriptions
01.01	SIEMENS 828D CNC system
01.02	12T servo turret
01.03	22/26kW spindle servo motor
01.04	10’’ solid hydraulic chuck with solid pull rod and 1 set soft jaw
01.05	Solid hydraulic cylinder
01.06	Hydraulic tailstock
01.07	Hydraulic system
01.08	Auto chip conveyer (side)
01.09	Auto oil lubrication system
01.10	Tri-color light
01.11	Air gun
01.12	Lighting lamp
01.13	Standard accessories (refer to packing list)
01.14	Technical documents (refer to packing list)
01.15	Basal installation kit (refer to packing list)

NL504 10 Chuck Horizontal Inclined Bed CNC Lathe Optional

Item 02	Descriptions	Note
02.01	Hydraulic steady rest (8—70mm)	Huanke
02.02	Hydraulic steady rest (20—120mm)	Huanke
02.03	Hydraulic steady rest (20—165mm)	Huanke
02.04	Hydraulic steady rest (50—200mm)	Huanke
02.05	Hydraulic steady rest (30—250mm)
02.06	Hydraulic steady rest (60—280mm)
02.07	Hydraulic steady rest (90—330mm)
02.08	Manual open type steady rest (50—200mm)
02.09	Manual closed type steady rest (50—200mm)
02.10	Manual closed type steady rest (190—270mm)
02.11	Manual closed type steady rest (260—315mm)
02.12	Hydraulic steady rest (8—70mm)	Huanke
02.13	Hydraulic steady rest (20—120mm)	Huanke
02.14	Hydraulic steady rest (20—165mm)	Huanke
02.15	Hydraulic steady rest (50—200mm)	Huanke
02.16	Hydraulic steady rest (30—250mm)
02.17	Hydraulic steady rest (60—280mm)
02.18	Hydraulic steady rest (90—330mm)

NL504 10 Chuck Horizontal Inclined Bed CNC Lathe Construction
SPINDLE:The spindle and spindle housing are manufactured in a constant temperature environment, assembled and tested in a clean environment. The spindle is supported by ultra-precision high-load angular contact ball bearings of world-renowned brands, which have high rigidity and high rotation accuracy, high speed, low temperature rise and low noise. It adopts domestic high-power servo main motor, which has high torque and high processing efficiency.
Optional spindle motors:
FANUC servo motor 11/15KW
FANUC servo motor 15/18.5KW
FANUC servo motor 15/18.5KW+ZF gear box

TURRET
Equipped with 12 station servo turret, high tool change speed and high reliability.

Item		Qty
Tool holder	25×25 End face tool holder	1
	φ40 boring tool holder	5
	Cylindered tool block	8
	End face tool block	1
Boring sleeve	φ32	1
	φ25	1
	φ20	1
	Φ16	1


1－Tool disc;
2－Press block;
3－Boring tool holder;
4－Boring tool sleeve;
5－Cooling nose；
6－Position adjust pad;
7－Turret body;
8－End face tool holder;
BALL SCREWS:βiSc series AC servo motor, high-speed silent ball screw, flexible coupling directly connected, moving fast, positioning accuracy and repeat positioning accuracy; built-in absolute encoder, no cumulative error, no memory, no need to find a reference point , The location information is not lost after power is removed. Double nut and C3 level high accuracy ball screws.

The three axis ball screws adopt the pre-load process, which effectively reduces the back lash in the ball screw and helps reduce the heat transfer and friction. This improves the accuracy and strengthens the rigidity and heat deformation resistance.   CHIP CONVEYER:Equipped with high efficiency chain type chip conveyer and chip cart.

FANUC 0i TF controller specification

● Standard  ○ Optional  X N/A
Specification				0I-TF Plus
				Type 1	Type 5
1	Controlled axis	Controlled axes		4	4
2		Axis control by PMC		●	●
3		Torque control		●	●
4		Inch/metric conversion		●	●
5		Stored limit check before move		●	●
6		Unexpected disturbance torque detection function		●	●
7		Position switch		●	●
8	Operation	DNC operation with memory card		●	●
9		Handle interruption		●	●
10		Manual handle retrace		○	○
11	Interpolation functions	Nano interpolation		●	●
12		Linear interpolation		●	●
13		Circular interpolation		●	●
14		Helical interpolation		○	X
15		Thread cutting, synchronous cutting		●	●
16		Thread cutting retract		●	●
17		Continuous threading		●	●
18		High-speed skip	Input signal is 8 points.	●	●
19		2nd reference position return	G30	●	●
20	Feed function	AI contour control I		○	○
21		AI contour control II		○	X
22		Rapid traverse block overlap		●	●
23	Program input	Optional block skip	9 pieces	●	○
24		Absolute/incremental programming	Combined use in the same block	●	●
25		Diameter/Radius programming		●	●
26		Automatic coordinate system setting		●	●
27		Workpiece coordinate system	G52 - G59	●	●
28		Chamfering/Corner R		●	●
29		Custom macro		●	●
30		Addition of custom macro common variables	#100 - #199, #500 - #999	●	●
31		Interruption type custom macro		●	○
32		Canned cycle		●	●
33		Multiple repetitive cycles		●	●
34		Multiple repetitive cycles II	Pocket profile	●	●
35		Canned cycle for drilling		●	●
36		Coordinate system shift		●	●
37		Direct input of coordinate system shift		●	●
38		Pattern data input		●	○
39	Operation Guidance Function	Manual Guide i		○	X
40		Manual Guide 0i		○	○
41	Auxiliary/ Spindle speed function	Constant surface speed control		●	●
42		Rigid tap		●	●
43		Arbitrary speed threading		○	○
44		Tool offset pairs	128-pairs	●	●
45		Tool offset pairs	200-pairs	○	X
46		Tool radius/Tool nose radius compensation		●	●
47		Tool geometry/wear compensation		●	●
48		Automatic tool offset		●	○
49		Direct input of offset value measured B		●	○
50		Tool life management		●	●
51	Accuracy compensation function	Backlash compensation for each rapid traverse and cutting feed		●	●
52		Stored pitch error compensation total value input		○	○
53	Editing operation	(Specify total of part program storage size of each path.) Number of registerable programs	2Mbyte	●	●
			expansion 1 : Max. 1000 programs	●	●
54		Playback		●	●
55	Data input/ output	Fast data server		○	X
56		External data input		●	●
57		Memory card input/output		●	●
58		USB memory input/output		●	●
59		Automatic data backup		●	●
60	Interface function	Embedded Ethernet		●	●
61		Fast Ethernet		○	○
62	Others	Display unit	10.4" color LCD	●	●
63	Robot interface	Robot interface with PMC I/O module		○	○
64		Robot interface with PROFIBUS-DP/PROFINET-DP		○	○

Siemens controller specification

● Standard  ○ Optional  X N/A
No.	Item		Spec.	S828D
				SW24x	SW26x	SW28x
1	Controlled axis	Controlled axes	2 axes	X,Z	X,Z	X,Z
2		Additional controlled axes		5	6+2	10+2
3		Least command increment	0.001mm (0.0001 inch)	●	●	●
4		Least input increment	0.001mm (0.0001 inch)	●	●	●
5		Travel to fixed stop with Force Control		○	○	○
6	Interpolation & Feed Function	Reference point return	G75 FP=1	●	●	●
7		2nd reference point return	G75 FP=2	●	●	●
8		Inverse time feedrate	G93	●	●	●
9		Helical interpolation		●	●	●
10		Polynomial interpolation		X	X	X
11		Spline interpolation (A, B and C splines)		○	○	○
12		Separate path feedrate for roundings and chamfers		●	●	●
13		Acceleration with Jerk limitation		●	●	●
14		Compressor for 3-axis machining COMPCAD		X	X	X
15		Temperature compensation		●	●	●
16		Look Ahead, recorded part program blocks:	Turning	1	1	1
17
18		Look Ahead, IPO blocks, buffered:	Turning	1	1	1
19
20		Cartesian point-to-point (PTP) travel		●	●	●
21		TRANSMIT/cylinder surface transformation		○	○	○
22	Spindle Function	Tapping with compensating chuck/rigid tapping		●	●	●
23	Tool Function	Tool radius compensations in plane		●	●	●
24		Number of tools/cutting edges in tool list		128/256	256/512	768/1536
25		Tool length compensation		●	●	●
26		Operation with tool management		○	○	○
27		Tool list		●	●	●
28		Replacement tools for tool management		○	○	○
29		Monitoring of tool life and workpiece count		●	●	●
30		Manual measurement of tool offset		●	●	●
31		Magazine list		●	●	●
32	Programming & Editing Function	Number of levels for skip blocks 2		●	●	●
33		Number of levels for skip blocks 10		○	○	○
34		Program/workpiece management	On additional plug-in CF card	●	●	●
35			On USB storage medium (e.g. disk drive, USB stick)	●	●	●
36			On network drive	○	○	○
37		Program editor	Programming support for cycles program(Program Guide)	●	●	●
38			CNC editor with editing functions: select, copy, delete	●	●	●
39			Programming graphics/free contour input (contour calculator)	●	●	●
40			ShopTurn Machining step programming	○	○	○
41		Technology cycles for drilling/milling		●	●	●
42		Pocket milling free contour and islands stock removal cycle		○	●	●
43		Residual material detection		○	○	○
44		Access protection for cycles		○	○	○
45		Programming support can be extended, e.g. customer cycles		●	●	●
46		2D simulation		●	●	●
47		3D simulation, finished part		○	○	○
48	OTHERS FUNCTIONS (Operation, setting & Display, etc)	Switchover: inch/metric		●	●	●
49		Manual measurement of zero/work offset		●	●	●
50		Automatic tool/workpiece measurement		●	●	●
51		Reference point approach, automatic/via CNC program		●	●	●
52		Execution from USB or CF card interface on operator panel front		●	●	●
53		Execution from network drive		○	○	○
54		10.4" color display		●	●	●
55		15.0" color display		○	○	○
56		Alarms and messages		●	●	●
57		Automatic measuring cycles		○	○	○
