| Item | CNC410N |
| Working range | |
| Swing over bed | Ф410mm |
| Max turning diameter | Ф300mm |
| Max turning length | 300mm |
| Spindle bore diameter | Ф62mm |
| Travel of X/Z | 210mm/400mm |
| Drive | |
| Servo motor torque X&Z | 11Nm |
| Spindle | |
| Spindle power | 11/15KW |
| Spindle nose | A2-6 |
| Spindle speed | 30~5000rpm |
| Chuck | 8’’ hollow hydraulic |
| Speed | |
| Rapid traverse X | 30m/min |
| Rapid traverse Z | 30m/min |
| Feeding speed | 1~8000mm/min |
| Turret | |
| Tool capacity | 12 position Living Turret |
| Tool indexing time | 0.5sec/post |
| Turning tool size | 25x25mm |
| Max boring tool diameter | Ф40mm |
| Max speed of drive tools | 4000rpm |
| Max drilling | Φ14x0.15mm |
| Max threading | M10x1.5mm / M24x1mm |
| Max slotting | Φ16x12x40 mm |
| Others | |
| Power capacity | 25KVA |
| Cutting liquid volume | 240L |
| Machine dimension (LxWxH) | 3855x1970x1955mm |
| Net weight | 3800kg |
| Item 01 | Descriptions | |
| 01.01 | FANUC 0i-TF PLUS 3B System | |
| 01.02 | 12-station living tool turret | |
| 01.03 | 8” hollow hydraulic chuck | |
| 01.04 | Solid hydraulic cylinder | |
| 01.05 | Automatic chip removal device | |
| 01.06 | Automatic lubrication system | |
| 01.07 | Hydraulic system | |
| 01.08 | Three-color light | |
| 01.09 | Cleaning air gun | |
| 01.10 | Lighting device | |
| 01.11 | Standard accessories | |
| 01.12 | Standard technical documents | |
| 01.13 | Basic installation kit |
| Item 02 | Descriptions | |
| 02.01 | Mose #4 servo tailstock |
| Item | Qty | |
| Tool holder | Radial live tool holder | 1 |
| Axial live tool holder | 1 | |
| Boring tool holder | 3 | |
| OD tool holder | 4 | |
| Face tool holder | 1 | |
| Boring bar sleeve20,25,32 | 1 for each | |

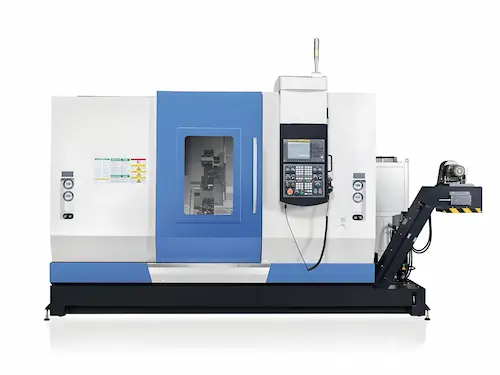

Our CNC410N Horizontal 4-Axis Turning Center embodies precision engineering for complex machining tasks. This CNC turning center features robust construction and advanced数控系统 for unparalleled accuracy in producing shafts, fittings, and intricate components. With its horizontal spindle orientation and dual turrets, it achieves remarkable metal removal rates while maintaining tight tolerances within 0.001mm. The integrated fourth axis enables simultaneous milling, drilling, and tapping operations without repositioning workpieces. Manufacturers in automotive, aerospace, and energy sectors benefit from its proven reliability for high-volume production runs. Key specifications include 400mm chuck diameter, 1000mm turning length, 45kW main drive motor, and rapid traverse rates of 24m/min. Our machine tool incorporates linear guideways, precision ground ballscrews, and automatic tool setting for uninterrupted operation. The fully enclosed design with high-pressure coolant ensures optimal chip removal and thermal stability. Operators appreciate the user-friendly interface with conversational programming and remote monitoring capabilities. This turning solution reduces cycle times by 30% compared to conventional lathes while improving surface finish quality. We provide comprehensive training and support packages to maximize your productivity.
