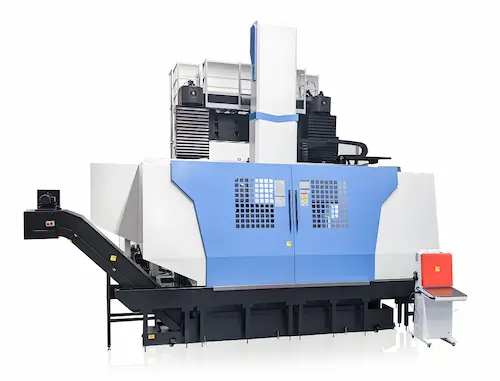

VNL320M vertical turning center is three-axis linkage and semi-closed loop control. With C-axis indexing function and equipped with power spindle, this machine tool is mainly suitable for machining parts in aviation, aerospace, automobile, energy, information, mould and other industries, in addition to the functions of CNC lathe. This machine tool can process rotary parts with complex geometry, numerous dimensions and high precision requirements, internal and external cylindrical surfaces, conical surfaces, stepped surfaces, spherical surfaces and other kinds of rotary surfaces, internal and external grooves, and various metric and imperial internal and external threads. The power spindle can mill axial straight groove and spiral groove, milling plane, drilling, reaming, tapping and so on. It is suitable for medium and small batch and single piece production, and can also be used for mass production of complex parts. Its performance indexes and precision indexes are in full compliance with national standards. The products are designed by modularisation, and can be serialised and customised according to the market demand, and its good performance-price ratio is the best choice for domestic and foreign customers.
VNL320M CNC Vertical Turning Center specifications
VNL320M CNC Vertical Turning Center Equipments
VNL320M CNC Vertical Turning Center Optional
VNL320M CNC Vertical Turning Center specifications
| Item | VNL320M |
| Capacity | |
| Max cutting dia. | Φ3200mm |
| Max. swing over dia. | Φ3600mm |
| Max workpiece height | 2000mm |
| Max workpiece weight | 3200kg |
| X travel | -20~1950mm |
| Z travel | 1400mm |
| X axis rapid traverse rate | 9m/min |
| Z axis rapid traverse rate | 9m/min |
| Cutting feed rate | 1~2,000mm/min |
| X/Z positioning accuracy (Full stroke) | 0.032/0.025mm |
| C positioning accuracy (Full stroke) | 6” |
| X/Z repeatability accuracy | 0.013/0.013mm |
| C repeatability accuracy | 4” |
| Worktable/chuck | |
| Diameter | Φ3200mm |
| Speed | 1~100r/min |
| Speed range with gear box | 2 ranges |
| Motor power | 37+37kW |
| The max torque of spindle | 68kN.m |
| The max travel of beam | 1250mm |
| The cutting force | 30kN |
| Turning Ram (right) | |
| Tool holder type | BT50 |
| Pull Stu size | P60T-I (MAS403) |
| Ram size | 250x250mm |
| Milling Ram (left) | |
| Spindle speed | 1~2400r/min |
| Spindle motor power | 22(26)kW |
| Tool holder type | BT50 |
| Pull stud type | P50T-I (MAS403) |
| Ram size | 250x250mm |
| Tool magazine for milling | |
| Tool change type | Auto |
| Tool number | 16 |
| Tool holder type | BT50 |
| The max diameter of tool | 300mm |
| The max length of tool | 350mm |
| The max weight of tool | 118kg |
| Tool change time (chip to chip) | 45 seconds |
| Beam | |
| Lifting grade | 5 |
| Lifting speed | 370mm/min |
| The max travel | 1250mm |
| Others | |
| Air source/pressure | 500 L/min, 6~8bar |
| Power required | 120kVA |
| Water tank | 1200L |
| Machine gross weight | 56000kg |
| Floor space (LxWxH) | 11000x8500x7000mm |
| Item 01 | Descriptions | |
| 01.01 | FANUC 0I TF 3 Plus control with 10.4" display | |
| 01.02 | 16T ATC tool magazine, 40x40 turning tool holder | |
| 01.03 | Three 32×32 turning tool holders | |
| 01.04 | One 25×25 boring tool holder | |
| 01.05 | Manual φ3200mm 4-jaw chuck | |
| 01.06 | BT50 milling spindle | |
| 01.07 | Reduction gearbox | |
| 01.08 | Automatic chip conveyor | |
| 01.09 | Protective cover for the whole machine | |
| 01.10 | Electric cabinet air-conditioning | |
| 01.11 | Automatic lubrication system | |
| 01.12 | Hydraulic system | |
| 01.13 | Cooling system | |
| 01.14 | Three-colour lamp | |
| 01.15 | Cleaning air gun + water gun | |
| 01.16 | Lighting device | |
| 01.17 | accessories | |
| 01.18 | sets of standard technical documents | |
| 01.19 | Basic installation kit |
| Item 02 | Descriptions | Note |
| 02.01 | FANUC 0i-TF1 Plus control | |
| 02.02 | Z axis travel 1600mm | |
| 02.03 | Maximum cutting force 30KN | |
| 02.04 | Coolant through spindle | |
| 02.05 | External cooling of milling head | |
| 02.06 | Angel Milling Head | |
| 02.07 | Column heightened (Maximum height of workpiece 2500mm) | |
| 02.08 | (The tool can be machined on the 2500mm height face) | |
| 02.09 | Shop turn | |
| 02.10 | Manual guide 0I | |
| 02.11 | Manual guide I | for FANUC TF1 |
| 02.12 | DATA SERVE 2GB | for FANUC TF1 |
| 02.13 | Memory of FANUC controller 2MB | |
| 02.14 | M30 auto power off | |
| 02.15 | 2 year FANUC warranty | |
| 02.16 | 2 year SIEMENS warranty | |
| 02.17 | 380V 50HZ/415V 50 HZ /220V 60 HZ | |
| 02.18 | Transformer | |
| 02.19 | Extra OD turning holder | unit price |
| 02.20 | Extra Boring holder | unit price |
| 02.21 | Manual hard jaw | 1 set |
| 02.22 | Manual soft jaw | 1 set |
| 02.23 | CTS 20 bar | |
| 02.24 | CTS 30 bar | |
| 02.25 | CTS 50 bar | |
| 02.26 | Tool setter RENISHAW | manual plug type |
| 02.27 | Tool setter RENISHAW | auto swing type |
| 02.28 | Workpeice setter RENISHAW | |
| 02.29 | Linear scale X /Z axis | HEIDENHAIN |
| 02.30 | NSK centering bearing for worktable | |
| 02.31 | Buzzer alarm | for tri-color light |
| 02.32 | CNC controller book manuals | |
| 02.33 | Water gun | |
| 02.34 | Electric switch for door | |
| 02.35 | Air conditioner of electrical cabinet | |
| 02.36 | CE standard |
